Tuotetiedot:

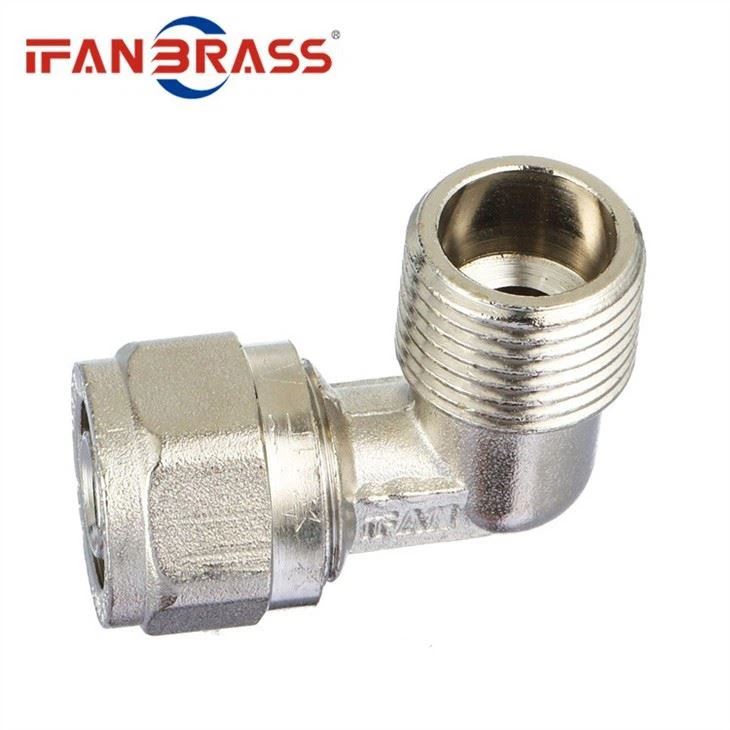

PEX Pipe Elbow on tiivistetty putkiliitos, joka soveltuu öljylle, vedelle, kaasulle ja muille syövyttämättömille tai syövyttäville aineille. Alumiini-muoviputkien tekniset tiedot ovat suhteellisen joustavia. Putkilinjaan liittämisen jälkeen sillä on luotettava liitäntä ja hyvät tiivistysominaisuudet.
Tuotteen koko:
Koko | M/Laukku | Paino | CBM |
L16 × 1/2&"; M. | 320 | 95 | 0.025 |
L18 × 1/2&"; M. | 240 | 145 | 0.025 |
L20 × 1/2&"; M. | 160 | 205 | 0.025 |
L20 × 3/4&"; M. | 160 | 216 | 0.025 |
Yleisimmät metalliputkien liitokset ovat seuraavat:
Ulkoinen kierreliitos: Käytetään pääasiassa paikallisen kytkentärasian ja letkun liittämiseen. Avaa reikä paikan päällä olevaan laatikkoon, aseta liitin paikalleen ja kiinnitä se lukkomutterilla.
Sisäkierreliitos: käytetään pääasiassa kaapeliputken ja letkun kierreliitäntään.
Korttiholkin liitos: Sitä käytetään pääasiassa metalliletkun ja teräsputken liittämiseen. Korttiholkin asennuksen ei tarvitse kiertää putkea teräsputkeen. Liitos on teräsputken päässä.
Pistoliittimet: käytetään pääasiassa valmiiksi upotettuihin putkiin, joissa on pienet tiheät raot, jotka on asetettu teräsputken sisähalkaisijaan ja helppo asentaa.
Vähennysliitokset: käytetään pääasiassa silloin, kun teräsputkien ja metalliletkujen halkaisijat ovat ristiriitaisia, ja niitä voidaan mielivaltaisesti suurentaa tai pienentää asennuskohteen vaatimusten mukaisesti.
PEX Pipe Elbow -sarjan putkiliitosten toimintaperiaate:
PEX Pipe Elbow -sarjan putkiliitos on mekaaninen laite, jota käytetään putkimateriaalin tiivistämiseen ja kiristämiseen. Liitoksen mekaaniset edut ja geometria tekevät mekaanisesta laitteesta vuotamattoman tiivisteen. Kun asennat nivelkokoonpanoa, sinun on asetettava katetri vain kokonaiseen kokoonpanoon, ja kun putki saavuttaa pohjan, se koskettaa liitoksen rungon olkapäätä. Kun holkkimutteria pyöritetään myötäpäivään, syntyvä mekaaninen työntövoima työntää nivelkokoonpanon kaksi holkkia eteenpäin holkkimutterin ja liitoksen rungon väliin. Mekaaninen työntövoima työntää takaholkin etuholkin kartiomaista takaosaa vasten, ja samalla työntövoima työntää etuholkin kartion kartiomaiseen aukkoon. Takaholkki puristetaan putkeen sisäänpäin suuntautuvan säteilyvoiman avulla. Tällä hetkellä etuholkki vedetään ulos muodostaen täyden pinnan tiivisteen liitoksen rungon kapenevalle pinnalle. Kun sinusta tuntuu, että se on kiristetty kääntämällä sitä käsin, kierrä holkkimutteria vielä 1-1/4 kierrosta käsin kiristetystä asennosta varmistaaksesi, että tiivisteen työntövoima on tasainen. Tällä tavalla voidaan varmistaa, että tehokas tiivistysvaikutus voidaan silti saavuttaa korkeapaineisessa ja erittäin korkeassa tyhjiöympäristössä.
Katetrin leikkaus ：
Katetrin leikkaamiseen voidaan käyttää kahta eri menetelmää: leikkausveitsen leikkaus ja jousisahan leikkaus:
Liitoksen vuotamisen estämiseksi liitoksessa katetrin viillon on oltava suora. On suositeltavaa käyttää korkealaatuista putkileikkuria. Putkileikkurin terän tulee olla yhteensopiva leikattavan katetrin materiaalin kanssa.
Älä leikkaa syviä leikkauksia putkenleikkurin jokaisesta ympyrästä leikkausajan lyhentämiseksi. Se aiheuttaa katetrin kovettumista.
Putken päässä olevat porat on puhdistettava putkiliitoksen vaurioitumisen välttämiseksi. Samalla voidaan varmistaa, että putki pääsee liitoksen pohjaan.
Kun käytät sahaa (rautasahaa) putken leikkaamiseen, jos haluat saada suoran putken pään, sinun on käytettävä sahaohjainlohkoa. Tämä leikkausmenetelmä edellyttää putken päässä olevien porsien puhdistamista.
Varoitus: Älä käytä ruuvipuristinta pitämään kiinni siitä osasta, johon katetri asetetaan liitokseen (ruuvipuristin aiheuttaa katetriin arven, joka voi aiheuttaa vuotoja ja voi myös tehdä katetrin soikeaksi).
