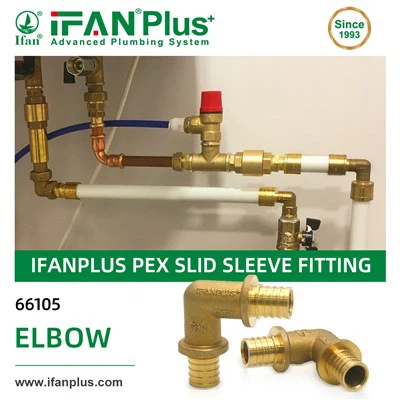

1. Mekaaninen kokoonpano ja liitäntärakenne
Ifan Quick-Connect PEX -sivusosat on suunniteltu monikomponenttisella rungolla, jossa on ensisijainen insertti, tiivistysrengas ja ulompi liukuva holkki. Rakenne on suunniteltu lineaariseen sitoutumiseen, jossa PEX -putki laajenee ja asennusholkki liukuu mekaanisen lukon muodostamiseksi. Lisäysrunko sisältää kaksois-O-renkaat ja pidätysharjat tiivistymisen eheyden parantamiseksi. Mitat seuraavat ISO 15875-5 ja ASTM F877 -yhteensopivuutta, varmistaen standardisoidun istuvuuden eri PEX -putkien valmistajien välillä. Komponenttien kohdistus varmistetaan kokoonpanon aikana samankeskisyyden ja asetusten syvyystoleranssien täyttämiseksi.
2. perusmateriaalikoostumus ja sertifikaatti
Varusteet valmistetaan pääasiassa CW617N: n taotetusta messingistä tai PPSU: sta (polyfenyylisulfoni) ei-metallisille varianteille. Messinki -raaka -aineet on sertifioitu EN 12165 kohden elementtianalyysillä, mikä vahvistaa juomaveden vaatimusten noudattamisen. PPSU-osat muovataan käyttämällä neitsythartsia lämpö- ja kemiallisen resistenssin avulla, joka on varmistettu DSC: n (differentiaalinen skannauskalorimetria) ja FTIR (Fourier-muunnosinfrapunaspektroskopia). Kaikki materiaalierät kirjataan jäljitettävyyden ja laadun vaatimustenmukaisuuden saavuttamiseksi. Messinkikomponentit hehkutetaan hävittämisen jälkeen jäännösjännityksen ja työstövähennysten vähentämiseksi.
3. Pinta- ja pinnoituskäsittely
Messinkiliittimien osalta pintapinta levitetään elektronaation tai mekaanisen kiillotuksen avulla. Nikkeli- tai kromipinnoituskerrokset vaihtelevat 8-15 um: sta, varmennettu pyörrevirran pinnoitteen paksuusmittareilla. Pinnan karheus ylläpidetään RA: ssa, joka on vähemmän tai yhtä suuri kuin 1,6 µm, jotta varmistetaan sileä sitoutuminen putkien pintoihin ja minimaalinen kitka asennuksen aikana. PPSU-liitososat on viimeistelty muotin vapauttamispuhdistuksella ja antisistaattisella käsittelyllä. Suolasuihkeet testit ISO 9227: tä kohden suoritetaan päällystetyillä varusteilla korroosionkestävyyden validoimiseksi laajennetun altistumisen alaisena.
4
Jokainen istuvuus sisältää kaksois-EPDM-O-renkaat, jotka on sijoitettu esilaitevartaloon. O-renkaat ovat EN 681-1 vaatimusten mukaisia elastomeeritiivisteitä ja ovat resistenttejä lämpösyklin, kloorattujen veden ja mekaanisen puristuksen kannalta. Kovuus testataan käyttämällä ranta -durometrejä, kohdistaen arvot välillä 70–80. Puristusjoukkojen testit ja pidentyminen tauon aikana suoritetaan vastaavasti ASTM D395- ja D412 -standardeja. Voitelu levitetään O-renkaisiin ennen kokoonpanoa putken asettamisen helpottamiseksi vaurioista.
5. liukuva holkin suunnittelu- ja pidätysvoima
Ulompi liukuva holkki on valmistettu ruostumattomasta teräksestä tai alumiiniseoksesta tuotevariantista riippuen. Sisähalkaisija on koneistettu tarkalleen vastaamaan laajennetun putken ulkoreunan halkaisijaa, mikä tarjoaa tiukan aksiaalisen pidätyksen sijoituksen jälkeen. Hihan päät on viistetty liukuvan liikkeen helpottamiseksi liiton aikana. Aksiaalivoimatestit vahvistavat, että holkki pitää putken tiukasti paine- ja lämmön laajennusolosuhteissa. Mekaaninen testaus suoritetaan insertiovoiman, vetäytymiskestävyyden ja kestävän kuormituskapasiteetin mittaamiseksi lämpötilasyklien välillä.
6. Mitat toleranssit ja vaihdettavuus
Kaikki kriittiset mitat-Aseta OD, O-Ring-uran syvyys, holkin tunnus ja sovituspituus ovat koneistettuja tai muovattuja ± 0. 05 mm toleransseja. Digitaalisia paksuusja ja koordinaattimittauskoneita (CMM) käytetään validointiin. Varusteet on suunniteltu yhteensopiviksi ISO 15875: n ja ASTM F876: n mukaisten PEX-putkien kanssa, mikä mahdollistaa järjestelmän laajuisen vaihdettavuuden. Varusteet testataan mittarityökaluilla ja kolmansien osapuolien valmistajien paritteluosilla varmistaakseen tuotemerkkien yhteensopivuuden ja suorituskyvyn johdonmukaisuuden.
7. Hydrostaattinen paine ja vuototestaus
Jokaiselle ifan-pikayhteyteen PEX-liukuputkelle suoritetaan hydrostaattinen paineen testaus 1,5 × nimellisellä työpaineella. Tyypilliset testiarvot saavuttavat 20 baaria 10 minuutin ajan puhtaiden veden olosuhteissa. Vuototarkastus suoritetaan visuaalisen upotuksen ja ilmanpaineiden testaamisen avulla kuplan havaitsemisella. Erätason testaus sisältää korkeapaineen purskeen varmennuksen, jossa varusteiden on ylitettävä vikapainekynnykset yli 50 bar. Asiakirjat tallennetaan ja linkitetään tuotantoerojen tunnuksiin.
8. Lämpösykli- ja ikääntymisen resistenssin arviointi
Suorituskyvyn varmistamiseksi monimuotoisissa ympäristöolosuhteissa varusteet altistetaan lämpösyklitesteille -20 asteen ja 95 asteen välillä. Jokainen sykli sisältää paineistetun veden virtauksen asennuksen läpi määritellyllä aikavälillä. PPSU- ja messinkikomponentit tarkistetaan mittasuhteen, värimuutoksen ja tiivistymisen eheyden jälkeen. Lisä ikääntymistesteihin sisältyy polymeeriosien UV -altistuminen ja päällystettyjen komponenttien suolakeskeisyys. Tulokset arvioidaan ISO 19893: n ja ASTM F876: n mukaan testistandardit.
9. Kokoonpanon linjan laadunvalvonta ja sisäinen tarkastus
Asennustuotanto sisältää useita linjan laadunvalvontapisteitä. Näihin kuuluvat pintavirheiden visuaalinen tarkastus, mittavalidointi ja O-renkaan läsnäolon vahvistus koneen näköjärjestelmien avulla. Kokoonpanon jälkeen 100% varusteista tarkistetaan toiminnallisesti sisäisen tukkeutumisen ja samankeskisyyden saamiseksi. Vääntömomentti-antureita käytetään ennalta asennettujen komponenttien, kuten hihojen tai integroidujen adapterien, kireyden tarkistamiseen. Operaattorit seuraavat tavanomaisia toimintamenettelyjä (SOP), ja tarkastustiedot kirjataan ERP -järjestelmään jäljitettävyyden saavuttamiseksi.
10. Pakkaus, merkinnät ja tuotteiden jäljitettävyys
Valmiit varusteet puhdistetaan, kuivataan ja pakataan yksittäisiin osastoihin tai suljettuihin laukkuihin saastumisen tai muodonmuutoksen estämiseksi kauttakulun aikana. Jokainen pakkaus sisältää etikettejä, jotka osoittavat osanumeron, materiaalien tyypin, painekurssin ja tuotantoeräkoodin. QR -koodit Linkki digitaalisiin varmenteisiin ja tuote -käsikirjoihin. Tallennusohjeet, lämpötila -alueet ja asennusohjeet on tulostettu selvästi toimitusketjun läpinäkyvyyteen. Ifanin pakkausprosessi noudattaa ISO 9001: 2015 -menettelyjä, jotka varmistavat jäljitettävyyden raaka -aineesta lopulliseen lähetykseen.
Johtopäätös: Valmistuksen tarkkuus ja tekninen luotettavuus
Ifan Quick-Connect PEX -sivusosat kehitetään tiukan tuotanto- ja tarkastuskehyksen avulla. Raaka-aineiden analyysistä koneistukseen, O-renkaan integrointiin, pinnoitukseen ja paineen testaamiseen jokaista komponenttia ohjataan mittatarkkuuden ja yhteyden eheyden varalta. Varusteet on rakennettu toimimaan hydraulisen jännityksen ja lämpötilan vaihteluissa säilyttäen samalla vuototiiviissä tiivisteissä. Ifan toimittaa korkean spesifioinnin tuotteen teknisesti vaativille putkilinjajärjestelmille jäsennellyn jäljitettävyyden ja yhteensopivuuden avulla.
